BRÚJULA

Por: Roberto Torres

Cualquier brújula, incluso la más sencilla nos permitirá orientarnos. Si se adquiere una buena brújula, es recomendable utilizar un libro que instruya acerca del manejo de ésta, para poder interpretar eficazmente la gran información que nos va a suministrar y llegar a conocer todos los sistemas de orientación.

SISTEMAS DE MEDIDA

Sexagesimal. Divide la circunferencia en 360º y a su vez en cuatro ángulos rectos de 90º cada uno. Cada grado sexagesimal se divide en 60 minutos sexagesimales y cada minuto sexagesimal en 60 segundos sexagesimales. Su representación por ejemplo sería: 35º 25' 12''.
Centesimal. Divide la circunferencia en 400º. Cada ángulo recto será de 100º. Cada grado centesimal se divide en 100 minutos centesimales, cada minuto centesimal en 100 segundos centesimales y cada segundo centesimal en 10 décimas de segundo. Su representación por ejemplo sería : 35g 25m 12s 5.
Milésimas militar. La milésima es el ángulo cuyo arco es la milésima parte del radio de su circunferencia. Así la circunferencia se dividirá en 6400º. Cada ángulo recto será de 1600º. Las fracciones de milésima suelen despreciarse. Por ejemplo 280 milésimas se representarían 28500.
El sistema más usado es el sexagesimal. Para pasar de un sistema a otro sólo tenemos que aplicar una regla de tres, como por ejemplo, si 100g es a 90º, 85g será a X. O sea que 85x90=7650:100=76,5º. La operación nos dice que 85g equivalen a 76,5º.

Partes de una brújula cartográfica

1. Alidada o mira
2. Línea de mira
3. Espejo de mira
4. Señal de referencia
5. Flecha de Norte
6. Clinómetro
7. Cápsula orientable
8. Aro de graduación
9. Lupa
10. Iluminación eléctrica
11. Líneas Norte-Sur
12. Aguja con cojinetes
13. Puntos de mira luminosos
14. Nivel
15. Escalas
16. Reglas de medida

LIMBO
Es un círculo sobre el que van marcados los grados y en cuyo centro está situada la aguja imantada.

La graduación puede progresar en sentido de las agujas del reloj (destrorsumo) o al revés (sinextrorsumo). Las lecturas destrorsumas indican el ángulo (en relación al norte) del punto visado respecto a nosotros y las sinextrorsumas el ángulo de nuestra posición respecto al punto visado.

AGUJAS EN INMERSIÓN
Las brújulas que mantienen la aguja en inmersión líquida, amortiguan el balanceo de la aguja, permitiendo una lectura más exacta y rápida. Cualquier brújula que reúna unas mínimas exigencias tendrá su aguja en inmersión.

ALIDADAS O MIRAS
Son unas ranuras que se utilizan para trazar visuales.

COMPENSACIÓN MAGNÉTICA
El Norte geográfico indicado en los mapas es distinto del Norte magnético indicado por las brújulas. La diferencia entre los dos depende de la zona del globo terrestre en que nos encontremos. Algunos modelos de brújulas incorporan mecanismos para su corrección.

ECLÍMETRO O CLINÓMETRO
También disponible en los modelos de brújulas más desarrollados. Permiten medir ángulos verticales.

ESPEJO
Permite mantener la brújula delante nuestro, a la altura de los ojos, para enfocar en el horizonte y leer a la vez la información que nos ofrece la brújula.

NIVEL
Los modelos más desarrollados permiten nivelar el plano de la brújula mediante un nivel de burbuja.

INCLINACIÓN
Dependiendo de la zona magnética del planeta en la que nos encontremos, la aguja de nuestra brújula puede llegar a inclinarse sobre una superficie totalmente nivelada, hasta llegar a tocar el cristal protector y bloquearse. Este efecto es consecuencia directa de la curvatura de la tierra y de encontrarse en latitudes muy cercanas o alejadas del polo magnético.

Así pués, en latitudes cercanas al Polo Norte magnético, la aguja tenderá a bajar, mientras que en latitudes cercanas al polo sur, la aguja tenderá a subir.

Para solucionar este problema existe un tipo de brújulas llamadas de 'Tipo Global', que lo corrigen.

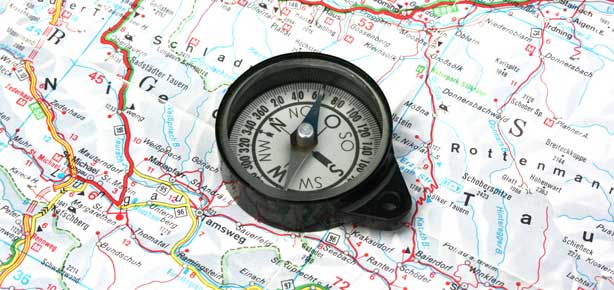

CÓMO UTILIZAR UNA BRÚJULA CON UN MAPA

¿PARA QUE SIRVE UNA BRÚJULA?

La respuesta suele ser para orientarse. Pero realmente no es así. La brújula nos orienta un plano, nos da una referencia con respecto al norte o nos ayuda a seguir una dirección pero no sirve para orientarse. ¿Te imaginas en medio del desierto con una brújula? Te indicaría dónde está el norte pero NO dónde está el oasis más cercano. Sin embargo si sobre un plano conoces tu posición la brújula te ayuda a seguir una dirección.

Dado que las brújulas apuntan al norte magnético, y no al norte geográfico, los mapas topográficos llevan una corrección (llamada declinación) entre los puntos geográficos de referencia; la declinación varía como es natural, de un punto a otro del planeta.

UTILIZACION

Colócala sobre una superficie plana, la palma de la mano, o el piso, lo que permitirá a la aguja moverse libremente. Al detenerse, la aguja imantada (3) buscará sola el Norte; luego gira lentamente el limbo graduado (2) hasta que el Norte de éste se posesione sobre la punta imantada de la aguja. En esos momentos la aguja y el limbo estarán orientados al Norte. El ángulo del limbo cualquiera sea este, quedará en línea con la marca norte-sur (5) de nuestra brújula. Ese es nuestro rumbo. Recuerda que primero ubicamos nuestra dirección de viaje y luego orientamos el limbo con la aguja.

NUNCA: Sigas un rumbo mirando constantemente a la brújula, pues lo que harás será sumar las imprecisiones que tu movimiento dará forzosamente a la misma. Identifica un punto de referencia, y una vez allí toma una nueva lectura.

Rumbo: dirección de un objeto con relación al Norte, se mide en grados y en sentido de las agujas del reloj, llamado también azimut, del árabe a "el" y "azimut" camino. Ejemplos: el Norte corresponde a un rumbo o azimut de 000º o 360º y el Oeste, 270º.

Cuando calculas un azimut, por ejemplo 90°, que es la dirección a donde te diriges, debes calcular el camino de regreso o retroazimut que será 270°. Acuérdate que debes volver de donde saliste.

¿Cómo es esto? Si un azimut es menor de 180 debes sumarle 180 y si es mayor debes restarlo:

Distancia: situación de un punto dado con referencia a un punto conocido. Si puedes ver el sitio donde quieres llegar: mide el rumbo con la brújula y entonces síguelo. Si no ves el sitio, pero tienes un mapa: determina tu posición en el mapa, pon la brújula en tu posición, y toma el rumbo hacia tu objetivo.

CONSEJOS
Los campos electromagnéticos crean lecturas erróneas. Por ello no se utilizará lejos de objetos metálicos (hebillas, llaveros, llaves, etc.), altavoces, generadores o tendidos de alta tensión.
Si utilizamos una funda o el cordón que suelen llevar las que disponen de placa base transparente, evitaremos que se raye y podremos disfrutar de una clara lectura en cada salida.
Pensemos que se trata de una herramienta precisa y delicada y como tal no debe recibir golpes.
